VERGAS（英国）AL轴流式切断阀

更新：2018/11/26 15:51:42 点击：

产品品牌 VERGAS
产品型号 ASV

产品介绍

主要功能及技术规格

超压自动切断
失压自动切断
手动按钮紧急切断
手动复位
可选配远传装置使得切断信号远程传输（防爆：EEx d IIC T6）
可选配远程控制切断阀的关闭（防爆：EEx d IIBT4）
可选配根据管线压力智能控制切断阀的关闭（防爆：EEx d IIBT4）
保护性的 O 型环锥面密封阀瓣，维护方便，使用寿命长
套筒式平衡设计，无需旁通设施即可打开阀门
轴流式结构，流体阻力最小，流通能力大
允许最高压力： 110 bar
超压 / 失压切断设定范围 0.015～90 bar
反应时间： ≤1 秒

切断精度等级： AG≤2.5

安装
 在进行切断阀安装前，请先做到以下几点：
----检查燃气输配管线压力是否与切断阀上铭牌所示的使用压力范围相符。
----检查传感器及调节弹簧的设定范围是否符合系统管线的要求。
----切断阀前管路必须先吹扫干净。
----检查与切断阀相邻的其他设备，应不妨碍切断阀的操作和维护。
 在进行切断阀安装时，请注意以下几点：
----切断阀上的气流箭头是否与安装管线的气流一致。
----切断阀应安装在所监控的调压器的上游。
----切断阀的传感器信号取压点应在调压器出口管道（变径后）公称直径的 4～ 6 倍处的直管段上（图 6）。
----管线上应装有压力表来显示压力（图 6），以便观察。

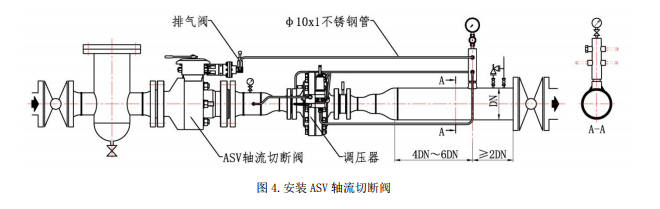

安装图
必需注意，在一切工况下切断阀传感器及信号管内的燃气温度必需高于露点
