地下燃气金属管道的探测技术已趋于成熟, 但目前燃气PE管道的探测仍是一个技术难题, 因为PE管道不导电也不导磁, 常用的金属管线探测设备无法对其探测,因不清楚地下燃气PE管道位置引起的灾难已数不胜数。如何快速、准确、方便地探测埋地燃气PE管道, 成为亟待解决的问题。
产品概述： 为了克服现有PE管线探测技术上的定位难，分辨难，操作人员人为因素经验等。GL20提供一种全新的，燃气PE管道定位设备。探测定位准确，发送的载波是复杂的复合波形，用于区分自然界和现有设备所产生的杂波。接受到的信号波形具有唯一性。接收机在地面通过层层滤波，只传递有效部分。控制手簿分析显示系统，分析唯一的信号，通过连续的采集信号达到定位的目的。管道定位准确，仪器操作非常简单，无需经验，定位结果不受人为经验的影响。 为了使复合波形能够沿着被测燃气PE管道传递更远距离，结合燃气PE管道固有频率特性我们针对不同管径范围的PE管道施加不同频率，使发射机发出的复合信号通过每一段管道时所消耗的能量更少，信号传输距离更远。系统通过复合波的编码和解码，有效的避免了外界信号的干扰和同频扰动，确保测量结果不受外界环境因素的影响。

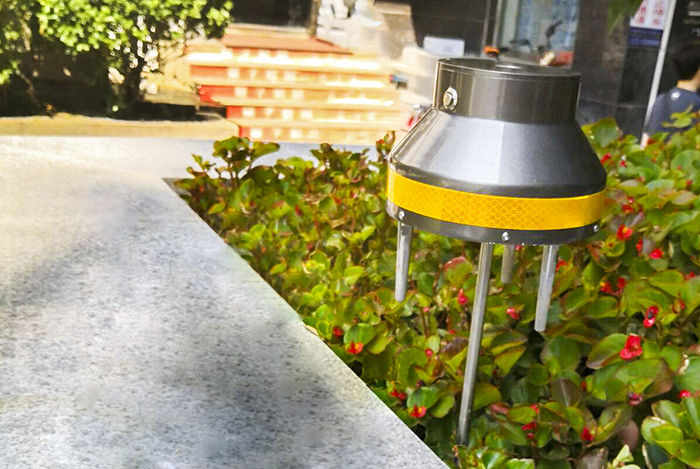

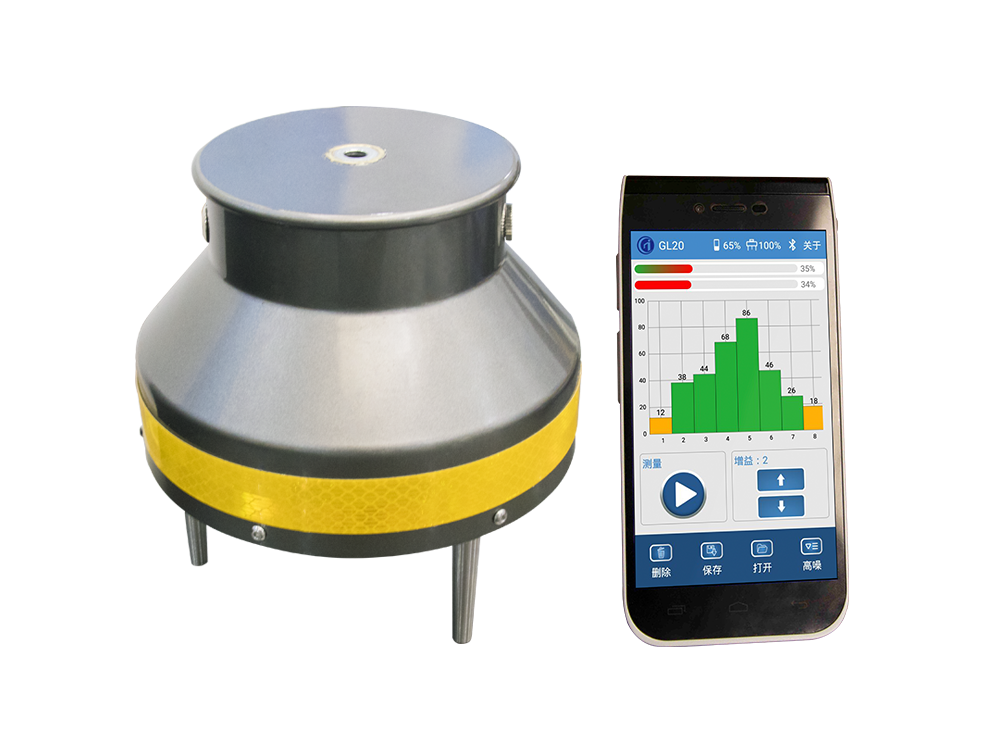

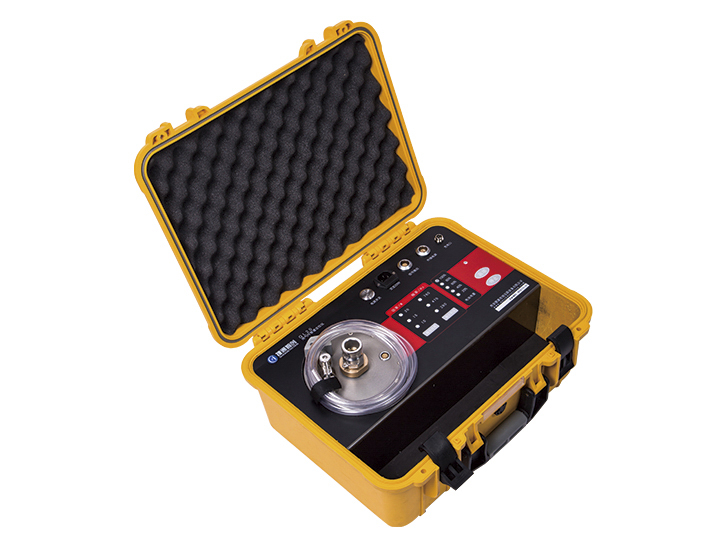

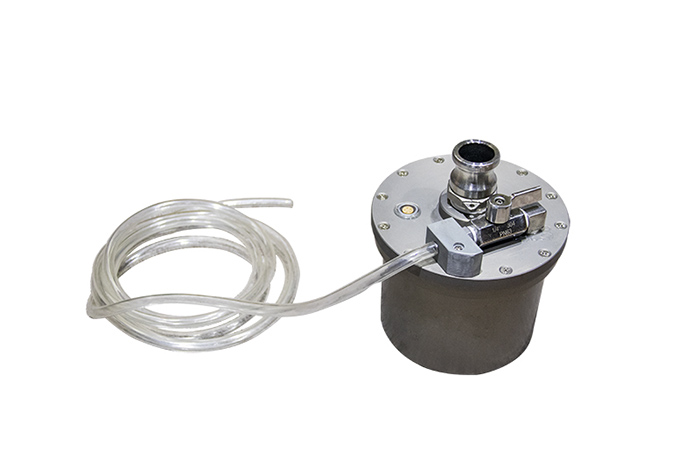

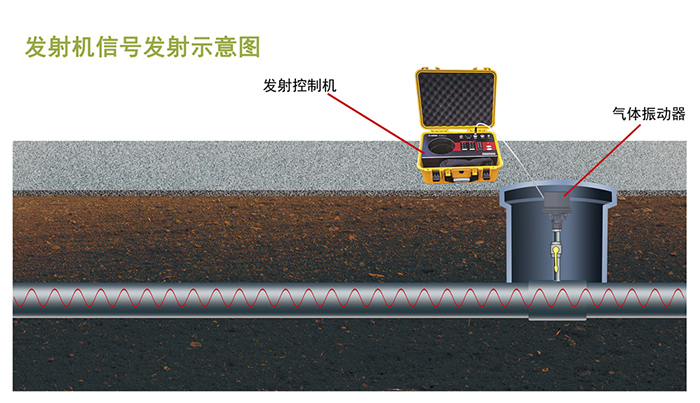

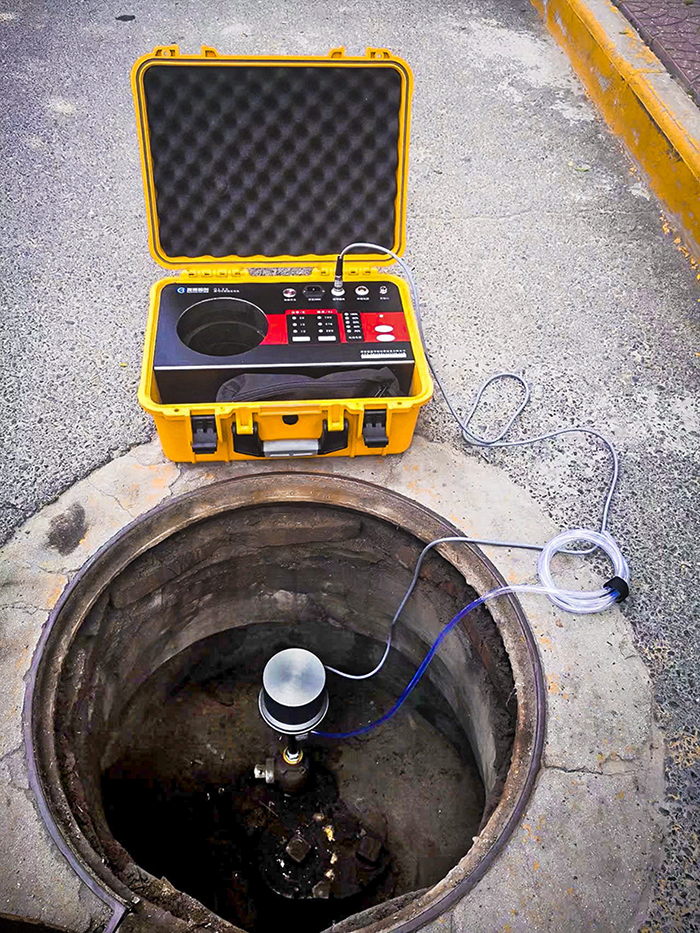

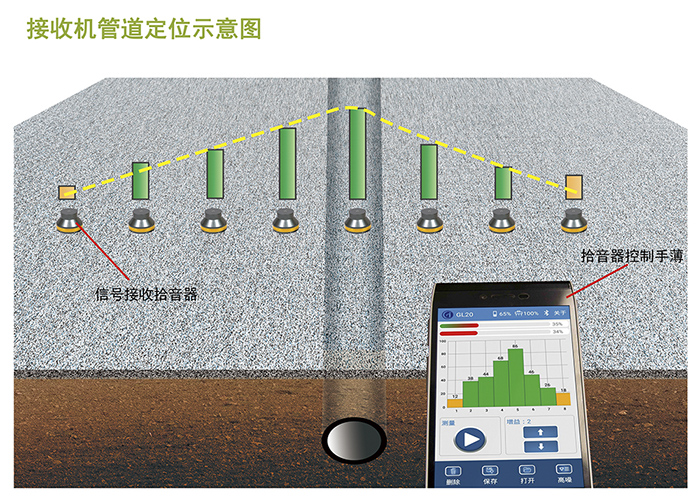

工作原理: 燃气PE管道定位仪GL20工作原理是利用发射控制机驱动气体振动器通过放散阀或者调压箱对管道燃气中的天然气施加多频复合声波震动信号，使管道中的天然气产生特殊调制的振荡波信号，用接收机在管道上方的地面上采集信号并解算，信号通过蓝牙传输到控制手簿上并实时显示出结果。即使异常嘈杂和管网埋设复杂的闹市区也可以准确定位。 发射部分特点： ◆输出频率三个频段可选，适用于各种管径及壁厚的燃气PE管道探测，不同管径选择不同频率信号可以传输更远，也可以增强抗干扰能力。 ◆发射特殊调制的振荡波，大幅提升仪器在嘈杂环境下的信号识别度。 ◆ 时效性：无需开挖无需停气，压缩振动器坚固耐用并标配燃气快速接头，连接快捷方便高效。 ◆人机工程学一体化设计，发射装置和接收装置分体集成，便于携带和操作。 ◆外置交流市电供电、外置电瓶供电，多元化替补能源方案。 ◆输出功率三档可调10W、15W、20W ◆内置40AH大容量锂离子电池组，12小时超长工作时间。 接收部分特点： ◆准确性：因在天然气中施加多频复合调制声波震动信号，自然界中不存在该信号，信号具有强识别性和辨识度。 ◆ 结果具有唯一性：接收机自动接收并解算信号，不会受到人为因素影响，测量结果具有唯一性。 ◆简单易操作：定位结果显示简洁直观，探测定位过程中都在一个界面，无需切换，操作快捷简单。 ◆多级超窄带有源滤波器，有效抑制外部噪声的干扰。 ◆接收信号采用低噪声程控放大器，放大倍数1-100倍，九档可调。 ◆滤波强度九档可选，在确保探测精度的前提下，兼顾探测作业的效率。 ◆实时信号解析，智能识别配套发射机的调制信号。 ◆独创的智能监频算法，解码调制震荡波，消除同频干扰。 ◆信号质量评测体系，控制手簿用颜色和柱状图及信号值结合显示管道的位置，简洁直观。 ◆拾音器和控制手簿通过蓝牙无线连接，无线设计更加高效便携。 ◆ 拾音器脚踏式设计更容易探测到松软地面的声波信号，伸缩提干设计即方便运输又易于操作。 发射机技术参数： •输出信号：378/470/577Hz三频段特殊调制振荡波输出 •电池：12V40AH可充电锂电池 •续航时间：12小时 •充电时间：10小时 •外接电源：12伏电池组或220V交流电 •相对湿度：95% •发射机防护等级IP 64 •发射机重量(含配件)：11.5KG •振动器重量：4.5KG •发射器箱体：479x 387 x 210 mm 接收机（拾音器）技术参数： •电池：7000mA可充电锂电池 •工作电压：7.4V •续航时间：12小时 •充电时间：8小时 •工作温度：-20℃至 +60℃ •相对湿度：95% •传感器防护等级：IP 64 •重量：1.2KG •尺寸：160mm*100mm*170mm •蓝牙通讯距离：10米 •提杆伸缩长度：0.43-0.68米 控制手簿技术参数： •CPU：ARM7 高通四核处理器 •操作系统：Android 5.1 •内存：2GB RAM/16GB ROM •尺寸：170×73×20.5mm •重量： 315克(含电池) •显示屏：4.0吋屏,800×480dpi •电池容量：4100mAh •工作温度： -20℃至50℃ •湿度：5%至85%(无冷凝) •防护等级：IP 68
